L'immagine del prodotto è a scopo puramente indicativo.

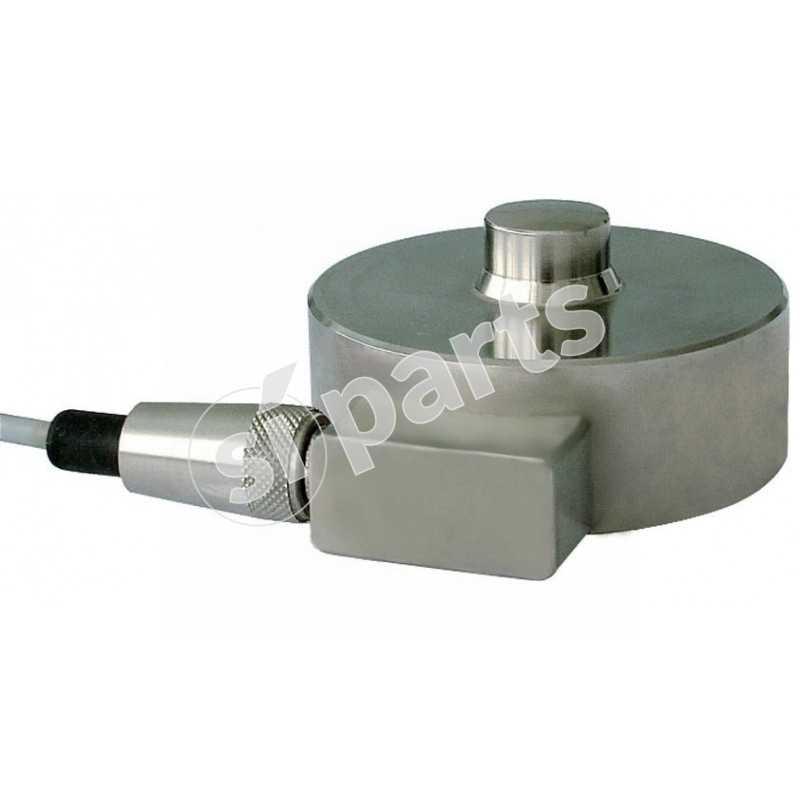

CELLE DI CARICO A COMPRESSIONE (SERIE CM)
Codice: serie.cm
CONTATTACI PER MAGGIORI INFORMAZIONI
(0 € Tasse incluse)
Quantità
- SSL 100% sito sicuro
- Spedizioni rapide con corrieri nazionali ed internazionali
Descrizione Cella di carico per la misurazione di un carico a compressione longitudinale.
Tipiche applicazioni sono il peso in cesta per le piattaforme aeree o
telehandler, conveyors per materiali, bilance in genere. Sono disponibili
altre versioni con disegni meccanici alternativi per installazioni particolari.
Tipiche applicazioni sono il peso in cesta per le piattaforme aeree o
telehandler, conveyors per materiali, bilance in genere. Sono disponibili
altre versioni con disegni meccanici alternativi per installazioni particolari.

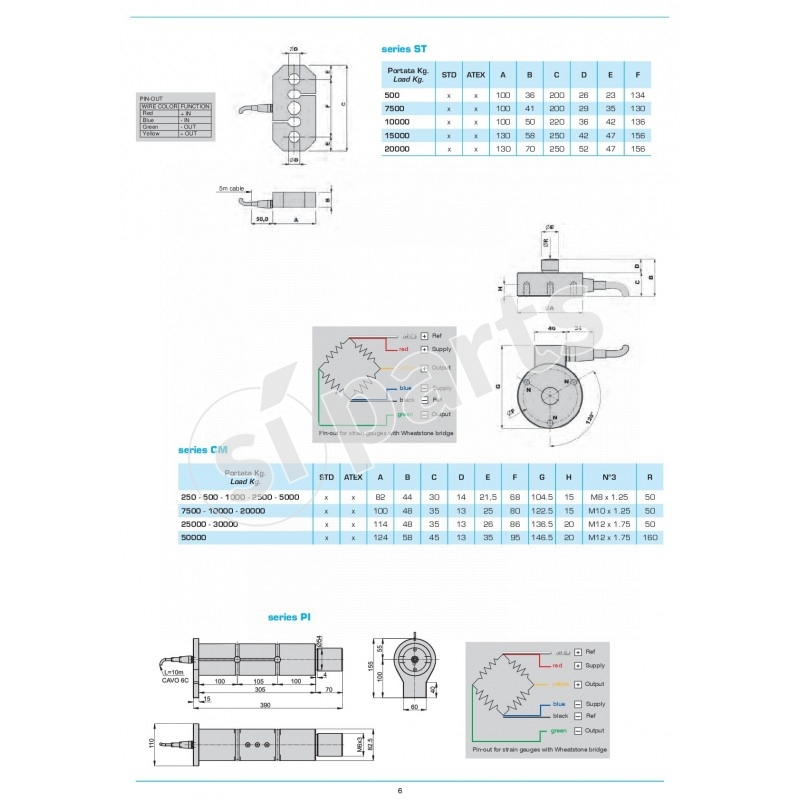

| PORTATA (Kg.) | STD | ATEX | A | B | C | D | E | F | G | H | N°3 | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250-500-1000-2500-5000 | SI | SI | 82 | 44 | 30 | 14 | 21.5 | 68 | 104.5 | 15 | M8x1.25 | 50 |
| 7500-10000-20000 | SI | SI | 100 | 48 | 35 | 13 | 25 | 80 | 122.5 | 15 | M10x1.25 | 50 |
| 25000-30000 | SI | SI | 114 | 48 | 35 | 13 | 26 | 86 | 136.5 | 20 | M12x1.75 | 50 |
| 50000 | SI | SI | 124 | 58 | 40 | 13 | 35 | 95 | 146.5 | 20 | M12x1.75 | 160 |
LUNGHEZZA CONNESSIONE MM
0-100
PORTATA FS EMAX
250 .. 50000 kg
ALIMENTAZIONE MASSIMA V
15V
USCITA A CARICO ZERO
± 0.02 mV/V
RESISTENZA DI INGRESSO
750 ±25 Ohm
RESISTENZA DI USCITA
700 ±2 Ohm
RESISTENZA DI ISOLAMENTO
> 5 G Ohm
ERRORE COMBINATO
<± 0.08% fs
NON RIPETIBILITA'
<± 0.015% fs
CREEP 30 MIN.
<± 0.04% fs
EFFETTO DELLA TEMPERATURA SULLO ZERO @ 5 °C
<± 0.02% fs
EFFETTO DELLA TEMPERATURA SULLA SENSIBILITA' @ 5 °C
<± 0.01% fs
CAMPO DI TEMPERATURA COMPENSATO
-10°C .. +40 °C 14 .. 104°F
CAMPO MASSIMO DI LAVORO
-20°C .. +70 °C -4 .. +158 °F
MASSIMO CARICO AMMISSIBILE
150% fs
CARICO DI ROTTURA
> 300% fs
GRADO DI PROTEZIONEEN60529
IP68
PESO
1.1 .. 4 kg
LUNGHEZZA CONNESSIONE MM DETTAGLIO
5 m - 6 x 0.35 mmq; 6 x 0.14 mmq
TEMPO MEDIO DI MANIFESTAZIONE GUASTI MTTF
604 years
